スタジオよもだの取扱説明書 ミキサー編 part.2

2018/03/03

【よもスタの音響機材紹介 Mixer Part.2】
前回、簡単に紹介した YAMAHA MG12XU !
より実践的に使えるよう、もっと詳細にご紹介です。

ミキサーの各部について熱く語りましょう
Let’s The Mixer Do The Talkin’ 開始です!

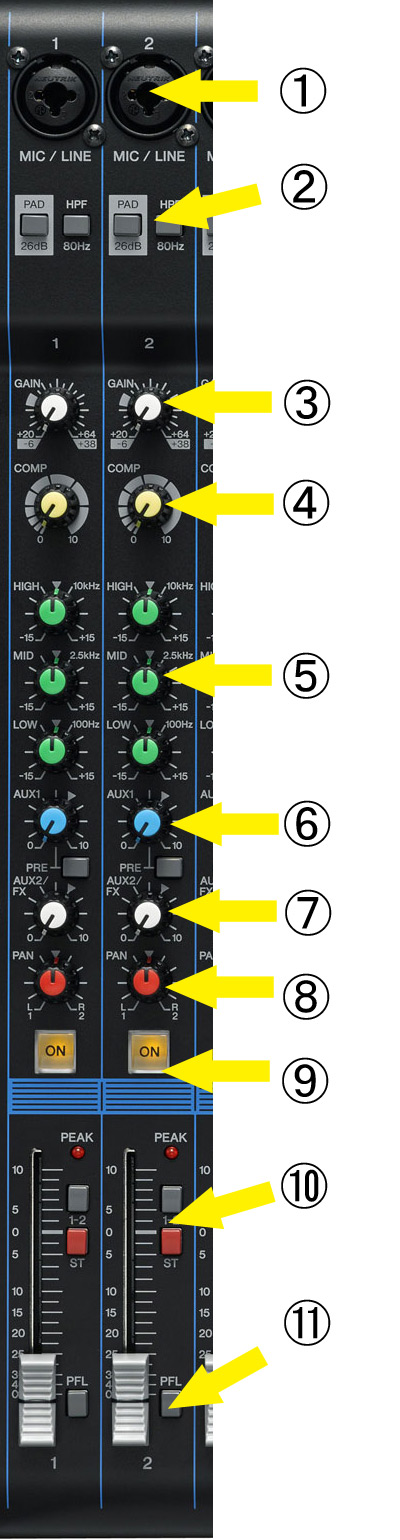

《入力チャンネル部》
 1.INPUT 入力端子

 2.PAD パッド
  《-20dB音量を下げる》
  マイク以外の電子機器だと音が大き過ぎる場合があり、
  これをONにして音量を下げます。
   巨乳派を騙すためのスイッチではありません…

 3.GAIN ゲイン
  《入力信号の大きさを決める》
  音響的にはいろいろ説明があるのですが…
  簡単に言えば、第1ヴォリュームです

 4.COMP コンプ
  《音量を整える》
  大きい音は小さく、小さい音は大きく
  一定の範囲に音量を揃えてくれます
   美しい人は美しく、そうでない人はそれなりに…にはしません…

 5.EQ [HIGH/ MID / LOW] イコライザー
  《周波数の特性を補正する》
  ドンシャリ作成つまみ
  簡単に言えば、周波数ごとのヴォリュームです
   私のEQ(心の知能指数)は低いと思われる…

 6.AUX オグジュアリー 1
 《外部機器へ信号を送る》
  エフェクターやレコーダーなど、持ち込んだ機材に使うものです
  簡単に言えば、外部機器へのヴォリュームです

 7.AUX オグジュアリー 2
 《内蔵エフェクターへ信号を送る》
  内蔵されたエフェクターへ送るつまみです
  簡単に言えば、内蔵エフェクターへのヴォリュームです

 8.BAL バランス
 《左右のスピーカーのバランス調整》
  簡単に言えば、左右のヴォリュームです

 9.ON オン
 《チャンネルを有効にする》
  OFFの時は音は出ません。フェーダー前までは
  音が流れているのでヘッドフォンからは音は出ます

 10.1-2 / ST バスアサインスイッチ
 《各チャンネルの信号の送り先を決める》
  [ST]ステレオ・フェーダーへ信号が送られます
  [1-2]グループ1-2フェーダーへ信号が送られます

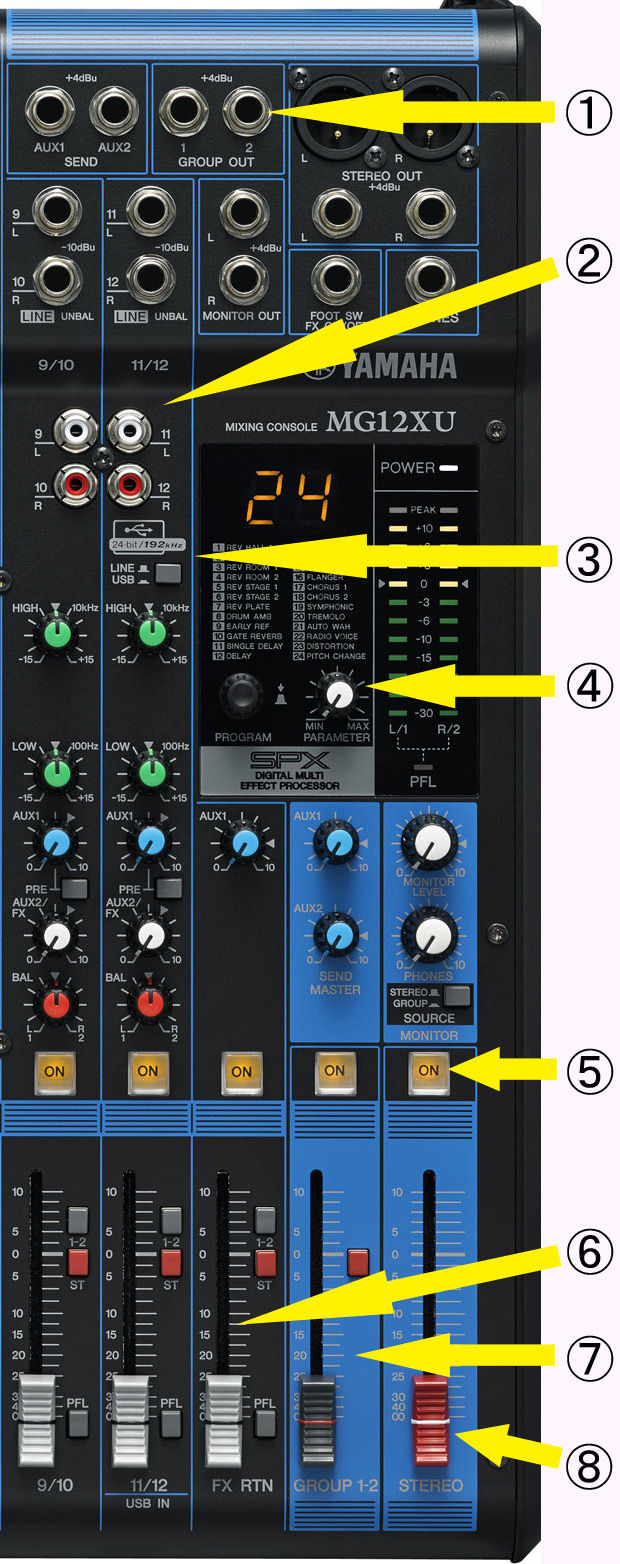

《マスター部》
 1.OUTPUT 出力端子
  当スタジオではSTEREO端子より出力されています

 2.CHANNEL 9-10 / 11-12
  当スタジオでは、下記のように接続しております
  studio.1 : 9-10ch=Y字cable / 11-12=CDデッキ
  studio.2&3 : 7-8ch=Y字cable / 9-10=CD / 11-12=DVD

 3.USB Switch
  このスイッチを押すとUSB接続になります
  このスイッチが押されていると、
  11-12chに接続されたものは音が出ません

 4.EFFECT PROCESSOR
  PROGRAMツマミでエフェクトを選択(数字点滅)、
  ツマミを押すと決定(数字点滅なし)
  PARAMATERでエフェクトの量を上下します

 5.ON オン
  STEREOやFX RTNも[ON]のスイッチを押さないと音が出ません

 6.FX RTN エフェクト・リターン・フェーダー
  このチャンネルからエフェクトがかかった音が出ます
  なので、[ON][ST]を押さないとエフェクトはかかりません

 7.GROUP 1-2 グループ・アウト・フェーダー
  *当スタジオでは[GROUP 1-2]には何も繋がれておりません
  [1-2]スイッチは押さない方が雑音が少なくなります。

 8.STEREO ステレオ・アウト・フェーダー
  各チャンネルのマスター・フェーダーです

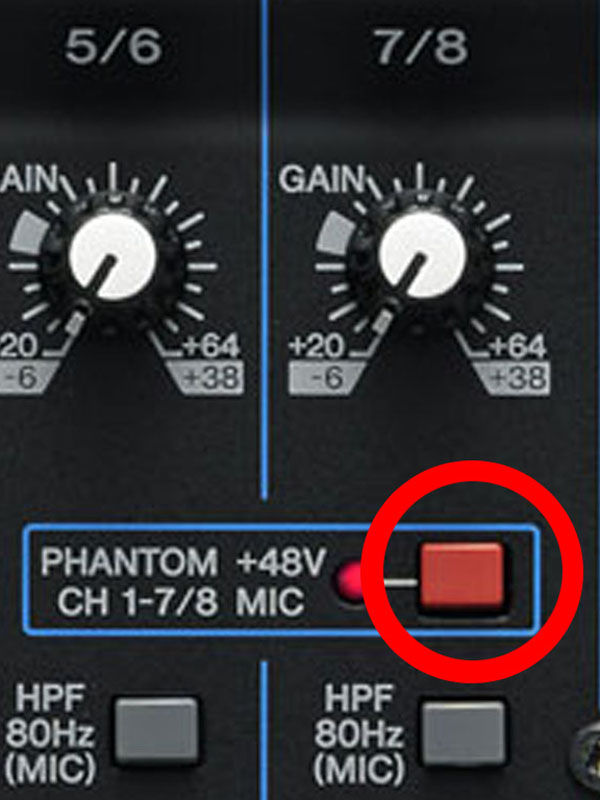

 このPHANTOM +48Vは
 特殊機材への電源供給スイッチになります。
 不必要な機材接続時に、
 このスイッチがONとなると
 機材故障につながりますので、
 絶対に押さないでください!

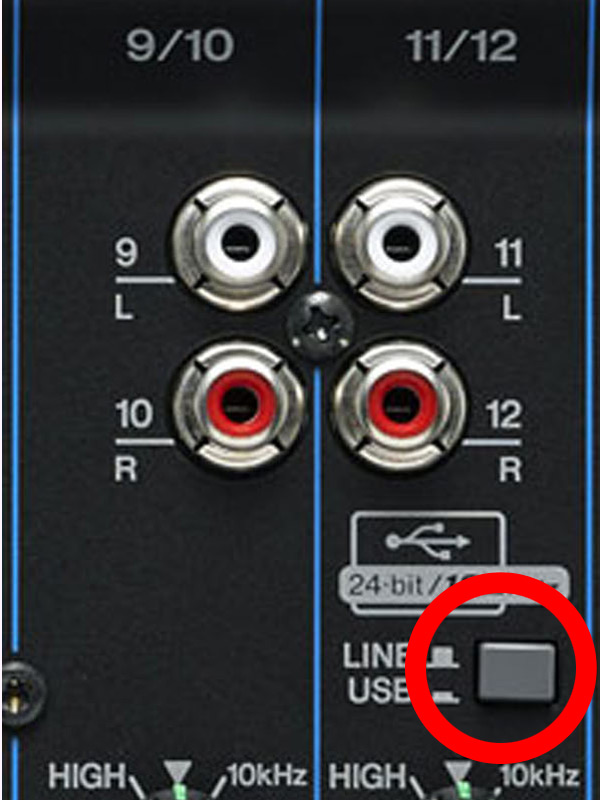

 このLINE-USBスイッチが押されると
 USB入力が優先されます。
 常時はLINE入力で使用しておりますので
 USBご利用時は、使用後必ず元に戻してください。
 USBを使用しない場合は
 絶対に押さないでください!

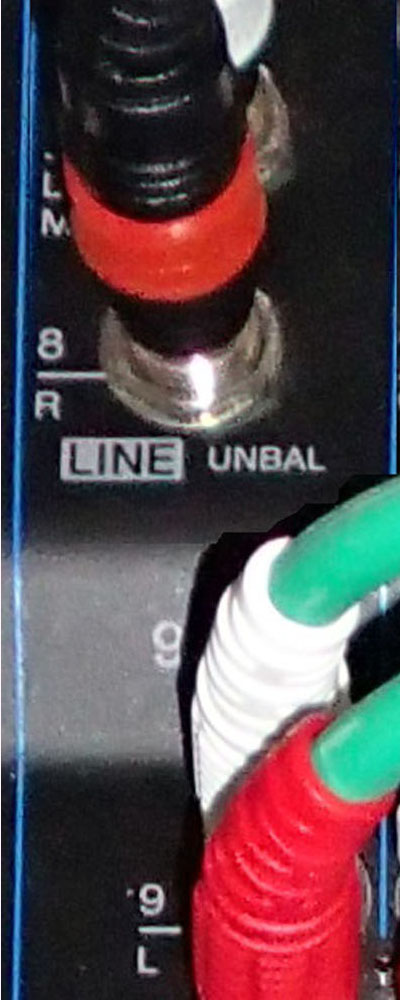

 9-10ch / 11-12ch はCD、DVD用のケーブルが挿さっています。
 このチャンネルにY字ケーブルを差し込むと
 CD等の音が出なくなります。
 ケーブルの移動はお止め下さい。
 また、どうしても移動されてご利用の場合は、
 元の状態に戻してください!

 たまに全スイッチを押されて退出されるご利用者様がおります。
 不必要なスイッチを押すと、雑音が増えます。
 また故障の原因ともなります。
 使わないところはいじらないのが基本です。
 ご留意のほどお願い致します。





使い方いろいろですが、
ちゃんと使用しませんと… (゚ー゚;A
機械でも敬意をもって敬礼!と




ミキサーじゃなく「ミギー、Sir」敬礼!でした (゚ー゚;A


こういうのは説明書読んでも、よく分かりませんね(゚´ω`゚)
実践あるのみ、
実践あるのみですよ…よもスタでΣ(´Д` )
